關于總線（RS485）傳輸接線說明
2020-04-27 22:16:40
氣體探測器和氣體控制器之間的總線傳輸線，是氣體探測器與控制器之間的鏈路，是一個可尋址的工業現場控制總線，控制器向氣體探測器提供電源和總線巡檢信號，氣體探測器通過信息回碼向控制器傳回數據，一個回路二總線可以配接127個氣體探測器，電源線要分組供電，避免壓降太大。一般要求采用屏蔽電纜，且接地可靠。傳輸線的拓?fù)湫问郊奥窂綉?yīng)按自動化儀表工程和防爆電氣施工及驗收規范要求執行。

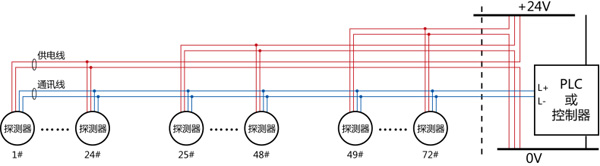

控制器到探測器的連線為二個總線+二個24V電源線，一個總線回路可以配接127個氣體探測器，由于氣體探測器耗電大一些，回路上探測器的電源線要發開多組，或分區供電，降低電源壓降的影響，一般采用1.5mm2的電源線，建議一組探測器不超過24只，如探測器配接現場聲光，則一組電源線所配接探測器數量更少。
總線傳輸線的線徑和長度
關于總線傳輸線的長度的表述,一直是個問題,二總線回路二根總線對線路要求不高，一般1.5-2.5mm2的電線，都可滿足要求，可以最長配接1200-1500米。

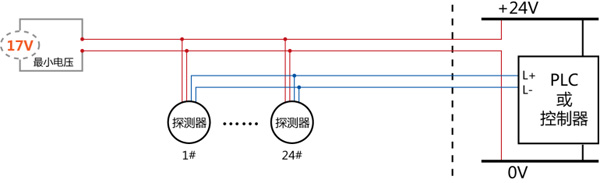

電源線的線徑、配接數量和傳輸距離是有關聯的，一般根據線路長度、電阻率、配接探測的數量等來計算，在最大負載情況下，要求24V電源線的末端電壓大于17V。

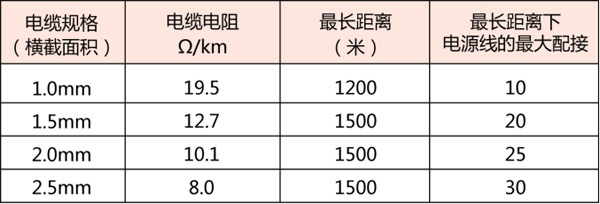

下表是根據所選擇的線纜型號,在固定長度情況下的最多配接的探測器數量。
