技術支持首頁 > 技術支持 >

關于分線4-20mA電流傳輸接線說明
2020-04-27 22:12:03
氣體探測器和氣體控制器之間的分線4-20mA電流傳輸線，是氣體探測器與控制器之間的鏈路，控制器向氣體探測器提供電源，氣體探測器通過電流向控制器傳回?cái)?shù)據，一般要求采用屏蔽電纜，且接地可靠。傳輸線的拓?fù)湫问郊奥窂綉?yīng)按自動化儀表工程和防爆電氣施工及驗收規范要求執行。

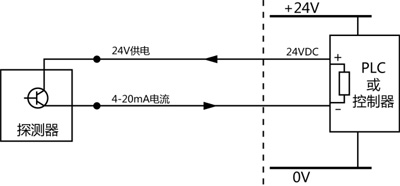

1、分線二線4-20mA電流傳輸
 ● 兩線制回路既給探測器供電也接受現場儀表的4-20mA輸出信號 ● 兩線探測器功耗很低，主要應用于有毒氣體探測器(電化學傳感器) ● 回路供電，二線制電流探測器，沒有繼電器輸出   2、分線三線4-20mA電流傳輸
● 兩線制回路既給探測器供電也接受現場儀表的4-20mA輸出信號
● 兩線探測器功耗很低，主要應用于有毒氣體探測器(電化學傳感器)
● 回路供電，二線制電流探測器，沒有繼電器輸出

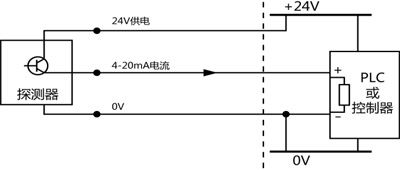

2、分線三線4-20mA電流傳輸
分線三線4-20mA電流傳輸

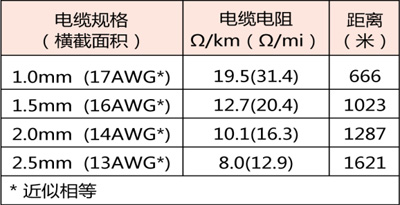

分線傳輸線的線徑和長度
    關于分線傳輸線的長度的表述,一直是個問題,我們產品的負載驅動能力達600歐姆,根據所選擇的線纜型號,就可方便的計算出傳輸距離。
分線傳輸線的線徑和長度
分線傳輸線的線徑和長度
